在工业自动化领域，变频器作为电机调速的核心设备，其稳定运行直接关系到生产系统的效率与安全。然而，变频器运行中产生的谐波问题如同潜伏的 “杀手”，时刻威胁着设备的正常运转。输出电抗器作为抑制谐波的关键组件，其选型是否合理至关重要。当输出电抗器选型不当，不仅无法有效抑制谐波，反而可能引发机械共振这一更为棘手的问题，对设备造成 “反杀”。深入探究变频器谐波、输出电抗器选型与机械共振之间的内在联系，对工业生产具有重要的现实意义。
变频器谐波与输出电抗器的基础关联
变频器谐波的产生机制与危害
变频器通过将工频交流电整流为直流电，再经过逆变电路将直流电转换为频率可调的交流电来实现电机调速。在这一过程中，由于电力电子器件的非线性开关特性，会产生大量的谐波。这些谐波注入电网后，会导致电网电压波形畸变，影响其他用电设备的正常工作。对于电机而言，谐波电流会使电机产生额外的损耗，导致电机发热加剧、效率降低，同时还会产生脉动转矩，影响电机的运行稳定性。例如，三次谐波会使中性线电流增大，可能引发中性线过热甚至烧毁；高次谐波则会对电机的绝缘造成损害，缩短电机的使用寿命。
输出电抗器的常规作用与选型参数
输出电抗器串联在变频器与电机之间，其主要作用是抑制变频器输出的高次谐波，降低谐波对电机的影响，同时还能减小电机电缆的分布电容对变频器的影响，改善电机的运行性能。输出电抗器的选型主要涉及电感量、额定电流、额定电压等参数。电感量是决定电抗器抑制谐波效果的关键参数，电感量越大，对高次谐波的抑制效果越好，但同时也会增加电抗器的体积和损耗。额定电流必须大于变频器的额定输出电流，以确保电抗器在正常工作时不会过热。额定电压则应与变频器的输出电压相匹配，以保证电抗器的绝缘性能。
输出电抗器选型不当与机械共振的内在联系
机械共振的产生条件与表现形式
机械共振是指机械设备在周期性外力作用下，当外力的频率与设备的固有频率接近或相等时，设备产生剧烈振动的现象。其产生条件主要包括两个方面：一是存在周期性的外力作用，二是外力的频率与设备的固有频率相近。机械共振发生时，设备的振动幅度会急剧增大，可能导致设备零部件松动、磨损加剧，甚至引发设备损坏。在工业生产中，电机、泵、风机等旋转机械设备都可能发生机械共振，表现为设备运行时产生强烈的振动和噪声，振动频率与设备的固有频率或外力频率相关。
输出电抗器选型不当如何诱发谐波频率与机械固有频率耦合
当输出电抗器选型不当时，其对变频器谐波的抑制效果不佳，导致变频器输出的谐波电流中存在某一频率的谐波成分。如果这一谐波频率与电机或其驱动的机械设备的固有频率接近或相等，就会引发机械共振。例如，若电机的固有频率为 50Hz，而由于输出电抗器电感量过小，导致变频器输出的谐波中含有 50Hz 左右的谐波成分，这一谐波电流会产生脉动转矩，其频率与电机的固有频率耦合，从而引发电机的机械共振。此外，输出电抗器的电感量选择过大时，会使变频器输出的电流波形发生畸变，产生新的谐波成分，若这些新的谐波频率与设备的固有频率匹配，同样可能诱发机械共振。
不同选型错误场景下的共振特征分析
在输出电抗器额定电流选择过小的情况下，电抗器在工作时会过热，导致其电感量发生变化，从而使对谐波的抑制效果不稳定。此时，谐波频率可能在一定范围内波动，当波动到与设备固有频率相近时，就会引发间歇性的机械共振，表现为设备振动时强时弱。而当输出电抗器的电感量与电机电缆的分布电容不匹配时，会形成谐振回路，产生特定频率的谐振电流，若该谐振频率与设备的固有频率一致，就会引发持续而剧烈的机械共振，设备振动幅度大且稳定，对设备的损害更为严重。
输出电抗器选型不当引发机械共振的案例剖析
某化工厂水泵系统机械共振事故详情
某化工厂的水泵系统采用变频器进行调速控制，为抑制变频器谐波，安装了输出电抗器。但在系统运行一段时间后，水泵出现了剧烈的振动和噪声，严重影响了水泵的正常运行。经检查发现，水泵的振动频率为 100Hz，与水泵的固有频率相符。进一步检测发现，变频器输出的谐波中含有大量 100Hz 的谐波成分，这是由于输出电抗器的电感量选择过小，对 100Hz 谐波的抑制效果不佳所致。
基于输出电抗器选型角度的原因分析
在该案例中，输出电抗器的电感量选型过小是引发机械共振的主要原因。设计人员在选型时，仅考虑了电抗器的额定电流与变频器相匹配，而忽略了对特定频率谐波的抑制要求。由于电感量不足，无法有效衰减 100Hz 的谐波电流，导致该频率的谐波电流作用于水泵电机，产生的脉动转矩频率与水泵的固有频率一致，从而引发了机械共振。此外，在安装过程中，未对输出电抗器与电机电缆的匹配性进行校验，也加剧了谐波的影响。
事故造成的设备损坏与生产影响评估
此次机械共振事故导致水泵叶轮与泵壳发生碰撞，造成叶轮损坏，需要停机更换，更换成本约 5 万元。同时，由于水泵停机，影响了化工厂的正常生产流程，导致生产中断约 24 小时，造成的直接经济损失超过 20 万元。此外，剧烈的振动还对水泵的基础和管道造成了一定程度的损坏，增加了设备的维护成本和维护时间。
避免输出电抗器选型不当引发机械共振的解决策略
输出电抗器选型的优化方法与参数计算
为避免输出电抗器选型不当引发机械共振，应采用科学的选型方法。首先，根据变频器的额定输出电流、输出电压以及电机电缆的长度和截面等参数，计算出所需的电感量范围。电感量的计算公式为：
同时，还需校验电抗器的额定电压和绝缘等级，确保其满足使用要求。此外，对于重要的设备，还应进行谐波仿真分析，以确定最佳的电抗器参数。
谐波频率与机械固有频率的匹配性校验流程
在输出电抗器选型完成后，需要对谐波频率与机械固有频率的匹配性进行校验。首先，通过测试或计算的方法确定电机及相关机械设备的固有频率。然后，对变频器输出的谐波进行分析，确定其中主要谐波的频率成分。最后，将谐波频率与固有频率进行比较，若两者之间的差值在一定范围内（通常为固有频率的 ±5%），则需要重新调整输出电抗器的参数，以改变谐波频率，避免共振的发生。例如，若设备的固有频率为 60Hz，而谐波频率为 58Hz，两者差值小于 5%，则需要增大输出电抗器的电感量，以降低谐波频率，使其远离固有频率。
动态监测与自适应调节方案设计

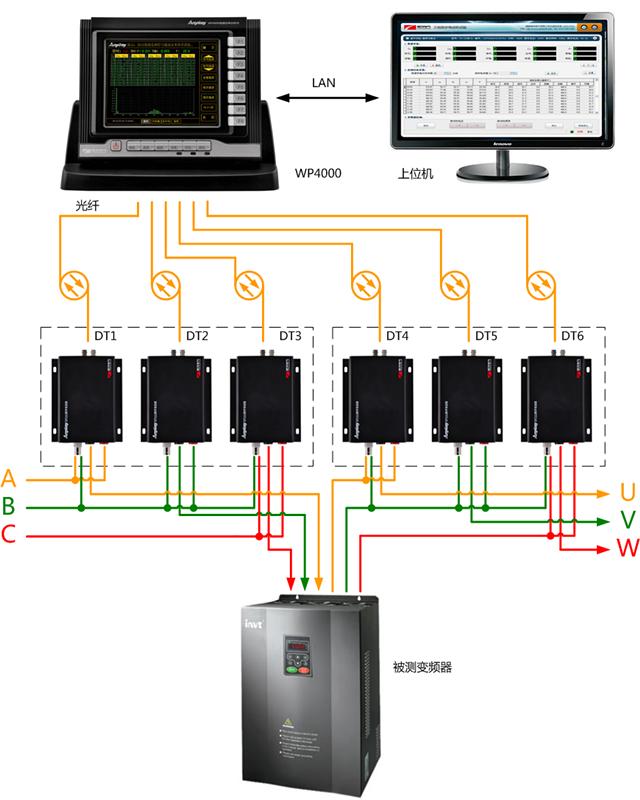

为实时监测系统的谐波情况和设备的振动状态，可设计动态监测与自适应调节方案。在系统中安装谐波检测仪和振动传感器，实时采集谐波频率和设备振动数据。将采集到的数据传输至控制系统，控制系统根据预设的阈值判断是否存在共振风险。当检测到谐波频率接近设备固有频率时，控制系统自动调节输出电抗器的参数（如通过改变电抗器的匝数或磁导率），以改变对谐波的抑制效果，从而调整谐波频率，避免共振的发生。例如，当振动传感器检测到设备振动幅度超过设定阈值时，控制系统判断可能发生共振，随即增大输出电抗器的电感量，降低谐波频率，使设备振动幅度恢复正常。
结论与展望
研究成果总结
本文深入探讨了变频器谐波、输出电抗器选型与机械共振之间的关系，揭示了输出电抗器选型不当引发机械共振的内在机制。通过案例分析，说明了不同选型错误场景下的共振特征及危害。提出了输出电抗器选型的优化方法、谐波频率与机械固有频率的匹配性校验流程以及动态监测与自适应调节方案，为避免因输出电抗器选型不当引发机械共振提供了切实可行的解决思路。
对工业设备设计与运维的启示
在工业设备设计过程中，应充分重视输出电抗器的选型，不仅要考虑其对谐波的抑制效果，还要关注其可能对设备机械特性产生的影响。设计人员应加强对变频器谐波特性和设备固有频率的研究，确保输出电抗器的选型与系统相匹配。在设备运维过程中，应定期对输出电抗器的性能进行检测，及时发现并更换老化或损坏的电抗器。同时，建立完善的设备振动监测体系，实时掌握设备的运行状态，及早发现共振隐患并采取措施进行处理。
未来研究方向探讨
未来的研究可以从以下几个方面展开：一是进一步深入研究变频器谐波与机械共振之间的耦合机理，建立更精确的数学模型，为输出电抗器的选型提供更理论依据；二是开发新型的智能输出电抗器，使其能够根据系统谐波情况自动调整电感量，实现对谐波的自适应抑制，从根本上避免机械共振的发生；三是将人工智能技术应用于设备的振动监测与故障诊断中，提高对共振风险的预测和识别能力，实现更智能化的运维管理。通过这些研究，将进一步提高工业生产系统的稳定性和可靠性，推动工业自动化技术的不断发展。
