引言

皮带输送机作为工业生产中物料运输的关键设备，其运行稳定性直接关乎生产效率与成本。皮带跑偏是皮带输送机最为常见且棘手的问题之一，据不完全统计，约 70% 的皮带输送机故障与跑偏相关。长期跑偏不仅导致皮带边缘异常磨损，缩短其使用寿命，还可能引发物料洒落、设备停机等严重后果。滚筒作为皮带输送机的核心部件，其锥度设计对皮带运行状态有着重要影响，而在传统滚筒锥度计算中，常常忽略包角修正系数这一关键因素，致使对皮带跑偏问题的预估与实际情况存在偏差。深入剖析滚筒锥度计算中包角修正系数的作用，对精准解决皮带跑偏问题意义重大。

皮带跑偏与滚筒锥度的关联基础

滚筒锥度在皮带运行中的常规力学作用

滚筒锥度的存在，理论上是为了在皮带运行时，利用滚筒表面不同位置线速度的差异，对皮带施加一个侧向力，以此自动纠正皮带的跑偏趋势。当皮带向一侧跑偏时，与大直径端接触增多，此处线速度快，会产生一个使皮带向另一侧移动的力。例如，在理想情况下，若皮带输送机运行平稳，滚筒锥度设置合理，皮带应能保持在输送机中心位置运行。

传统滚筒锥度计算模型概述

传统的滚筒锥度计算主要依据皮带的宽度、运行速度以及所受的基本张力等参数。其核心公式为：

T = D \times tan θ F \times L

，

其中T为滚筒锥度，F是皮带张力，

L为皮带长度，D是滚筒直径，θ是期望的纠偏角度。

在这一模型中，重点关注了皮带的基本物理参数与期望纠偏效果的关系，却未充分考量皮带与滚筒之间复杂的接触状态，尤其是包角因素。

包角修正系数的深入解析

包角的定义与实际工况中的变化情况

包角指的是皮带在滚筒上的接触弧所对应的圆心角。在实际运行中，由于输送机的布局（如水平、倾斜、带凸凹段等）、负载分布不均以及皮带的弹性变形等因素，包角并非固定值。以倾斜式皮带输送机为例，在满载启动阶段，物料重力作用使皮带在滚筒上的包角相较于空载时明显减小；而在长距离水平输送且皮带出现松弛时，包角又可能因皮带的下垂而发生改变。

包角对皮带与滚筒间摩擦力及力的传递影响机制

包角大小直接决定了皮带与滚筒间摩擦力的有效作用范围。根据摩擦学原理，摩擦力

F_{f} = μ \times N

（其中 $μ 为摩擦系数，N为正压力），而在皮带与滚筒的接触场景中，正压力沿包角方向分布并非均匀。当包角增大时，参与传递力的皮带与滚筒接触面积增加，摩擦力总和增大，能更有效地将滚筒的驱动力传递给皮带，维持皮带稳定运行。反之，包角减小时，摩擦力减小，皮带易出现打滑、跑偏现象。例如，在同样的张力和摩擦系数条件下，包角从 21 0^{\circ减小到180\circ} $ ，皮带所能传递的最大摩擦力降低约 15%。

包角修正系数的理论推导与表达式

为准确描述包角对滚筒锥度计算的影响，引入包角修正系数 $K_{α。通过对皮带在滚筒上的受力分析，结合欧拉公式（描述柔性体摩擦的经典公式），}$

考虑皮带的弹性变形和接触状态，推导出包角修正系数表达式为：

K_{α} = μα 1 - e ^{- μα ，其中 μ为皮带与滚筒间的摩擦系数，α为实际包角（单位为弧度）。}

该系数反映了在不同包角下，滚筒锥度对皮带跑偏纠正能力的修正程度，

K_{α 值随包角 α的增大而增大，且趋近于 1。当包角较小时，Kα忽略包角修正系数引发的皮带跑偏问题实例分析}

某煤矿皮带输送机频繁跑偏案例详述

某煤矿井下的一条长距离皮带输送机，承担着煤炭的主要运输任务。在运行过程中，频繁出现皮带向一侧严重跑偏的情况，尽管多次按照传统方法调整滚筒锥度，但效果不佳。该输送机采用的是普通的圆柱形滚筒，设计时未考虑包角修正系数。在实际运行中，由于巷道起伏导致皮带在部分滚筒上的包角变化明显，尤其在输送机的转弯段，包角最小可降至 $15 0^{\circ。}$

基于包角修正系数缺失的原因剖析

在该案例中，传统滚筒锥度计算忽略包角修正系数，使得计算出的锥度无法适应实际工况。当包角减小时，包角修正系数 $K_{α降低，滚筒对皮带的纠偏力大幅减弱。}$

例如，经计算在包角为 $15 0^{\circ时， K α约为 0.75，这意味着实际有效的纠偏力仅为理论值的 75%。}$

而皮带在运行中受到物料分布不均、巷道震动等干扰力，在纠偏力不足的情况下，极易发生跑偏。同时，由于未考虑包角变化，对滚筒锥度的调整缺乏针对性，进一步加剧了皮带跑偏问题。

带来的生产损失与设备损耗评估

频繁的皮带跑偏给该煤矿生产带来了巨大损失。一方面，皮带边缘磨损加剧，更换周期从原本的 6 个月缩短至 2 个月，每年仅皮带更换成本就增加了约 50 万元。另一方面，因皮带跑偏导致物料洒落，不仅造成煤炭资源浪费，还需耗费大量人力进行清理，影响生产效率。此外，跑偏引发的皮带与机架频繁摩擦，致使部分托辊损坏，电机负载增大，能耗上升约 10%，设备故障率明显提高，严重影响了煤矿的正常生产运营。

考虑包角修正系数的改进措施

新的滚筒锥度计算模型构建与公式推导

综合考虑包角修正系数，构建新的滚筒锥度计算模型。在传统公式基础上引入 $K_{α，得到改进后的公式： T' = D \times tan θ \times K α F \times L。该公式充分考虑了实际工况中包角对滚筒锥度的影响，使得计算出的滚筒锥度更贴合实际需求。}$

例如，对于一条皮带宽度为 1m、长度为 200m、张力为 10kN、期望纠偏角度为 $2^{\circ、摩擦系数为 0.3 的皮带输送机，当包角为200\circ}$

（

K_{α} \approx 0.88）时，传统计算的滚筒锥度 T为 0.0175，而改进后计算的滚筒锥度T^{'为 0.0199，两者存在明显差异。}

基于包角实时监测的动态调整策略制定

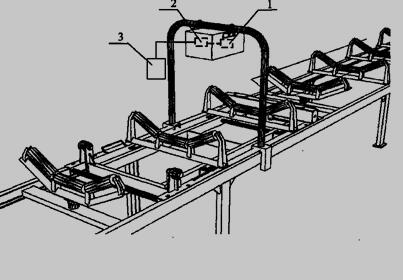

为实现更精准的皮带跑偏控制，制定基于包角实时监测的动态调整策略。在皮带输送机关键位置（如驱动滚筒、改向滚筒处）安装角度传感器，实时监测包角变化。当包角发生较大改变时，系统根据新的包角值重新计算包角修正系数，并通过自动调节装置（如电机驱动的滚筒调节机构）动态调整滚筒锥度。例如，当监测到包角从

22 0^{\circ减小到190\circ时，系统自动计算出 K α从 0.92 降至 0.85，随后调整滚筒锥度，以维持皮带的稳定运行。}

实际应用案例效果展示与数据对比

在某水泥厂的熟料输送皮带输送机上应用改进措施后，取得了显著效果。在未改进前，皮带每月平均跑偏次数高达 15 次，皮带使用寿命约为 4 个月，每月因皮带跑偏导致的停机时间累计约 10 小时。改进后，通过实时监测包角并动态调整滚筒锥度，皮带跑偏次数大幅降低至每月 2 次以内，皮带使用寿命延长至 8 个月，每月停机时间缩短至 2 小时以内。从能耗方面来看，电机电流波动明显减小，平均能耗降低了约 8%，有效提高了生产效率，降低了设备维护成本。

结论与展望

研究成果总结

本研究揭示了在皮带输送机运行中，滚筒锥度计算忽略包角修正系数是导致皮带跑偏的重要原因之一。通过深入分析包角对皮带与滚筒间力学关系的影响，推导出包角修正系数表达式，并构建了考虑包角修正系数的滚筒锥度计算新模型。实例分析表明，忽略包角修正系数会引发严重的皮带跑偏问题，带来巨大的生产损失与设备损耗。而采用考虑包角修正系数的改进措施，能够显著改善皮带运行稳定性，提高生产效率，降低成本。

对未来皮带输送机设计与维护的启示

在未来皮带输送机设计阶段，应将包角修正系数纳入滚筒锥度设计的标准考量，根据输送机的实际布局、运行工况等因素，精确计算滚筒锥度，从源头上减少皮带跑偏隐患。在设备维护方面，建立包角实时监测系统，实现对皮带运行状态的动态跟踪，及时调整滚筒锥度，确保皮带输送机长期稳定运行。

研究局限性与后续研究方向探讨

本研究虽取得一定成果，但仍存在局限性。例如，在推导包角修正系数时，对皮带的弹性变形和材料特性的考虑尚不够全面，实际工况中皮带的非线性行为可能对包角修正系数产生影响。后续研究可进一步深入探究皮带材料特性与包角修正系数的关系，完善理论模型。同时，考虑将多物理场耦合（如温度场、应力场对皮带跑偏的影响）纳入研究范畴，以更全面地解决皮带跑偏这一复杂工程问题，为皮带输送机的高效、可靠运行提供更坚实的理论支撑。
