在工业自动化领域，变频器作为一种高效的调速设备，被广泛应用于各种生产场景中。然而，变频器在运行过程中会产生谐波，这些谐波不仅会对电网造成污染，还可能对周边设备产生干扰，导致设备运行异常。本文将通过一个实际案例，深入探讨输入电抗器选型错误导致的 PLC 模拟量跳变问题，并提出相应的解决方案。
一、案例背景
某工厂的自动化生产线中，采用了多台变频器对电机进行调速控制。同时，通过 PLC 采集现场的模拟量信号，如温度、压力、流量等，以实现对生产过程的精确监控和控制。在生产线运行一段时间后，操作人员发现 PLC 采集的模拟量信号出现频繁跳变的情况，导致控制系统无法正常工作，严重影响了生产效率。
二、问题排查
为了找出 PLC 模拟量跳变的原因，技术人员首先对现场设备进行了全面检查。经过排查，发现以下几个可能的因素：
- 传感器故障：技术人员对现场的传感器进行了逐一检查，未发现明显的故障迹象。通过更换备用传感器，模拟量跳变问题依然存在，因此排除了传感器故障的可能性。
- 电缆线路问题：检查模拟量信号传输电缆，未发现电缆破损、短路或断路等问题。对电缆的屏蔽层进行了检查，确保屏蔽层接地良好。同时，对电缆与传感器、PLC 之间的连接端子进行了紧固，排除了因接触不良导致的信号干扰问题。
- PLC 模块故障：更换了 PLC 的模拟量输入模块，问题仍然没有得到解决，说明 PLC 模块本身没有故障。

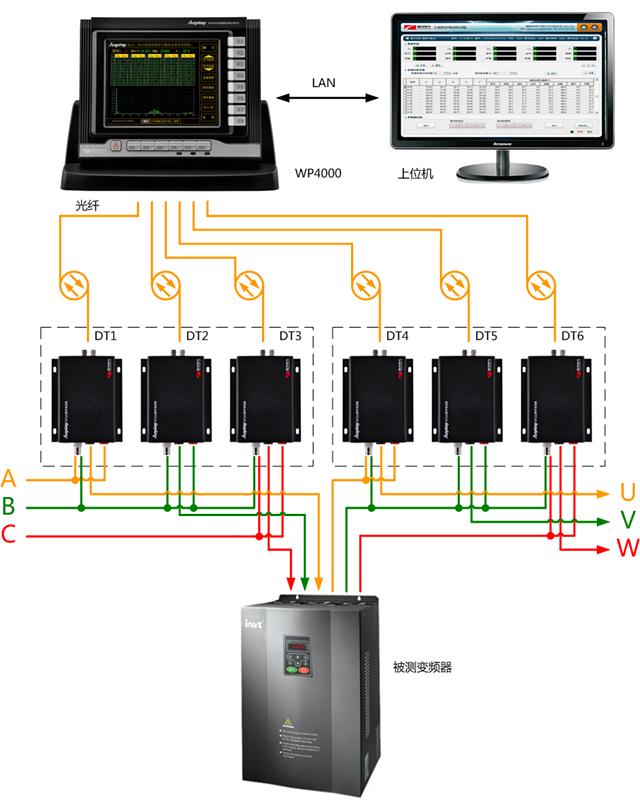

- 变频器谐波干扰：在对现场设备进行检查的过程中，技术人员发现变频器运行时产生的谐波较为严重。通过使用电能质量分析仪对电网进行检测，发现电网中的谐波含量超出了正常范围。进一步分析发现，变频器输入侧的电抗器选型存在问题，其电感量过小，无法有效抑制变频器产生的谐波电流。
三、变频器谐波产生的原因及危害
- 谐波产生的原因
变频器是一种将固定频率的交流电转换为可变频率和可变电压的交流电的电力电子设备。在变频器的工作过程中，其内部的功率半导体器件（如 IGBT）会进行高频开关动作，从而产生谐波电流。这些谐波电流的频率通常为基波频率的整数倍，如 5 次、7 次、11 次等。
- 谐波的危害
- 对电网的影响：谐波电流会导致电网电压畸变，增加电网的损耗，降低电网的功率因数，影响电网的稳定性和可靠性。
- 对设备的影响：谐波会对周边设备产生干扰，如导致电机过热、振动、噪声增大，影响电机的使用寿命；干扰 PLC、传感器等设备的正常工作，导致信号失真、数据错误等问题。
四、输入电抗器的作用及选型原则
- 输入电抗器的作用
输入电抗器通常安装在变频器的输入侧，其主要作用如下：
- 抑制谐波电流：输入电抗器可以通过自身的电感特性，对变频器产生的谐波电流进行抑制，减少谐波电流注入电网，降低电网的谐波污染。
- 限制浪涌电流：在变频器启动时，会产生较大的浪涌电流，可能对电网和变频器本身造成损害。输入电抗器可以限制浪涌电流的大小，保护电网和变频器设备。
- 提高功率因数：变频器输入侧的功率因数通常较低，输入电抗器可以改善变频器的功率因数，提高电能的利用效率。
- 输入电抗器的选型原则
在选择输入电抗器时，需要考虑以下几个因素：
- 额定电流：输入电抗器的额定电流应大于变频器的额定输入电流，一般建议选择额定电流为变频器额定输入电流的 1.2-1.5 倍的电抗器。
- 电感量：电感量是输入电抗器的关键参数，其大小直接影响到电抗器对谐波电流的抑制效果。电感量的选择应根据变频器的功率、负载特性以及电网的谐波含量等因素综合确定。一般来说，对于普通的工业应用，电感量可选择为 0.2%-0.5% 的电网电压与变频器额定电流的比值。
- 绝缘等级：根据使用环境和要求，选择合适绝缘等级的输入电抗器，以确保电抗器的安全可靠运行。
- 其他参数：如电抗器的外形尺寸、安装方式、防护等级等，也需要根据实际应用场景进行选择。
五、解决方案
针对输入电抗器选型错误的问题，技术人员采取了以下措施进行解决：
- 重新选型输入电抗器：根据变频器的功率、额定输入电流以及现场电网的谐波情况，重新选择了一款合适的输入电抗器。新电抗器的额定电流为变频器额定输入电流的 1.3 倍，电感量为 0.3% 的电网电压与变频器额定电流的比值，绝缘等级为 F 级。
- 安装输入电抗器：将新选型的输入电抗器安装在变频器的输入侧，确保安装牢固，接线正确。同时，对电抗器的接地进行了检查，确保接地良好。
- 优化电缆布线：为了进一步减少谐波干扰，对模拟量信号传输电缆的布线进行了优化。将电缆与变频器的动力电缆分开铺设，避免交叉和并行，以减少电磁耦合干扰。同时，对电缆的屏蔽层进行了加强接地处理，提高电缆的抗干扰能力。
- 调整 PLC 模拟量输入参数：在 PLC 的编程软件中，对模拟量输入模块的参数进行了适当调整，如增加滤波时间常数，提高模拟量信号的稳定性。
六、效果验证
在完成上述整改措施后，技术人员对生产线进行了长时间的运行测试。通过观察 PLC 采集的模拟量信号，发现模拟量跳变问题得到了彻底解决，信号稳定可靠。同时，使用电能质量分析仪对电网进行检测，结果显示电网中的谐波含量明显降低，达到了正常范围。整改前后的测试数据对比如下：
测试项目 | 整改前 | 整改后 |
模拟量跳变次数（次 / 小时） | >100 | 0 |
电网谐波含量（THD） | >10% | <5% |
七、总结
通过对本案例的分析和处理，我们可以得出以下结论：
- 变频器谐波是导致 PLC 模拟量跳变的常见原因之一，在工业自动化系统中，必须重视变频器谐波的治理。
- 输入电抗器作为抑制变频器谐波的重要设备，其选型和安装至关重要。正确选择输入电抗器的参数，并确保其安装正确，可以有效抑制变频器产生的谐波电流，减少谐波对周边设备的干扰。
- 在解决 PLC 模拟量跳变问题时，需要全面排查可能的因素，包括传感器、电缆线路、PLC 模块以及外部干扰等。通过逐一排除，找到问题的根源，并采取相应的解决措施。
- 为了提高工业自动化系统的稳定性和可靠性，建议在系统设计和安装阶段，充分考虑谐波干扰的影响，采取合理的抗干扰措施，如优化电缆布线、加强接地处理、选择合适的滤波设备等。
总之，工业自动化系统中的谐波问题不容忽视，只有通过合理的设计、选型和维护，才能确保系统的安全、稳定、高效运行。
